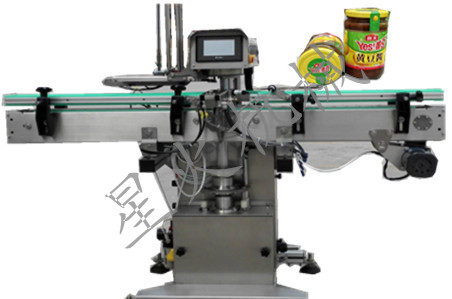

XH-30D自动真空旋盖机

设备特点:
  通过以上XH-30D的工作原理和工作过程简介可以发现,这是一款以电气程序控制和气动驱动实现运转为主的设备。和传统机械传动设备不同的是,采用气缸作为主要的动力原件,各动作原件通过编程控制器协调动作,应用数目较多的传感器检测瓶子、盖子和设备上的动作部件。
  采用气动和电气编程控制取代机械传动装置带来的好处是:设备可以很干净,避免润滑油脂对生产环境和产品的影响,*重要的是,可以对产品必须达到的指标参数进行监控和灵活调整,如真空度、拧盖力矩等。



  基于该设备的特点,设备的管理人员只要掌握机器的工作程序流程、每个传感器信号在机器程序中的作用,就可以轻松实现对设备的维护调整和故障排除。





维修保养:

  1.   1、应维持设备清洁,使用结束后清理含咸份附着物,用湿布擦拭清理后用干布擦干,适当在金属件表面擦油,防止腐蚀。勿用大量水冲洗机身以免电气故障。
  2.   2、清理真空罩,过多固体颗粒碎物掉落在真空罩底盘可能或产生阻卡,和黏附现象,当出现真空室移动不顺畅,需及时清理。
  3.   3、适当润滑,机器的大部分转动部位都采用进口自润滑轴承,可在阶段性维护时适当在光轴部位加涂油脂

  4、清洗托盘和旋盖胶垫



技术参数:

电源

压缩空气

真 空 泵

适用盖型范围

适用瓶子范围

进罐机台高度

机器外形尺寸

单相交流220V

0.11立方每分钟以上,0.7兆帕(7公斤每平方厘米)

推荐型号2X-8A或XD040,抽速8~10升每秒,极限真空度-96KPa。

按QB/T 1499-2000标准盖型范围
盖外径范围:33.5~85毫米盖厚度8.6-16毫米

圆形瓶身直径40~85mm
瓶高60~168毫米

进罐平面高度*低830毫米

850x1000x1165毫米



调整:

  1. 1、气缸磁性传感器位置调整:

  应在当托盘托起至瓶口离瓶盖1~3毫米时启动旋盖动作,以确保旋盖头有足够转角来旋紧盖。因此在瓶高变动较大时需移动托盘气缸上的磁性传感器。

  1. 2、气缸速度调整:

  为确保旋盖效果,需保持罐托起时的适当速度,过快托起使瓶和盖在旋盖头未转动前接触会导致盖钩碰伤,影响旋盖效果。罐托起速度过低,使罐盖结合前旋盖头已转过过多角度,会导致盖旋不到位。
以上调整在机器出厂时已校准。详情请咨询制造商。

  1. 3、进罐及夹罐校准:

  当更换或变动罐型直径后,进罐推板和托盘的罐身定位环以及托盘硅胶需作适当的更换和校准。首先更换配套瓶型的硅胶块和定位环,定位环在紧固前应校准与旋盖盘的对应位置,方法:在托盘上放置一个旋好盖的瓶,在旋盖盘下吸附一个盖子,下降机头至两个盖子接近未知,查看两个盖子是否对其,瓶身贴紧定位环对其盖子后再紧固定位环。

4、进罐推板调整:

  先拉动气源滑阀使气缸卸压,手动拉动进罐板至气缸形成末端,使推罐板刚好与定位环配合定位瓶身。如未能适当配合,可以松开推罐组件下方的定位螺丝进行水平调整。注意,推板和定位换不应对瓶身造成挤压,瓶身在定位环和推板的空间可自由转动,否则会产生进罐时瓶身回弹现象,影响进瓶定位精度。

  1. 5、出罐速度调整:
  调整出罐气缸的速度确保旋好盖的瓶身平稳有效的被推出托盘位置,气缸速度过高会造成出罐不稳,速度过低则会降低设备效率。
